金属浮子流量计恒流阀质量优选

上海伍贺机电科技有限公司专注研发、生产和销售各种高品质的流量、液位、压力、温度、阀门等在线测量仪器仪表、阀门配件及自动化控制系统。同时依托公司雄厚的技术优势，同世界知名的厂商合作，为客户提供产品定制和解决方案。
    WOOHE恒流阀、吹扫装置、金属管浮子流量计、玻璃管浮子流量计、在线式红外测温仪、压力表、小流量调节针阀广泛应用于石油化工、钢铁、电子、电力、环保、造船、制药、食品等工业领域。公司自成立以来，致力于仪表和阀门的开发、生产、销售和服务。
    在我们的技术工程师和研发人员的共同努力下，WOOHE不断拓展产品线，有能力根据客户的需求供应相关产品并提供技术支持。
    遍及全世界的客户群体，是我们公司不断壮大的有力保障。

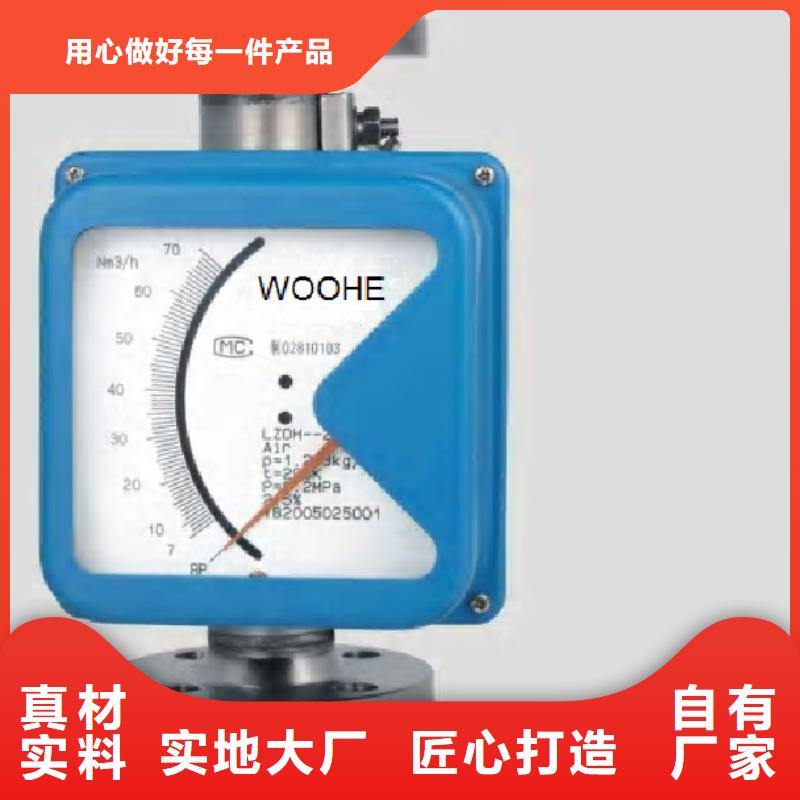

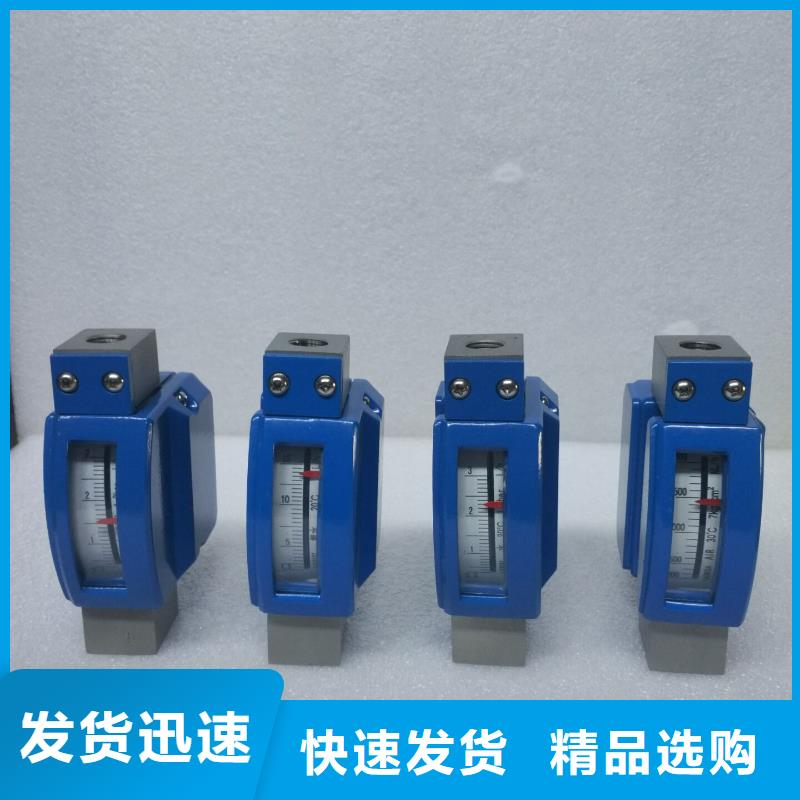

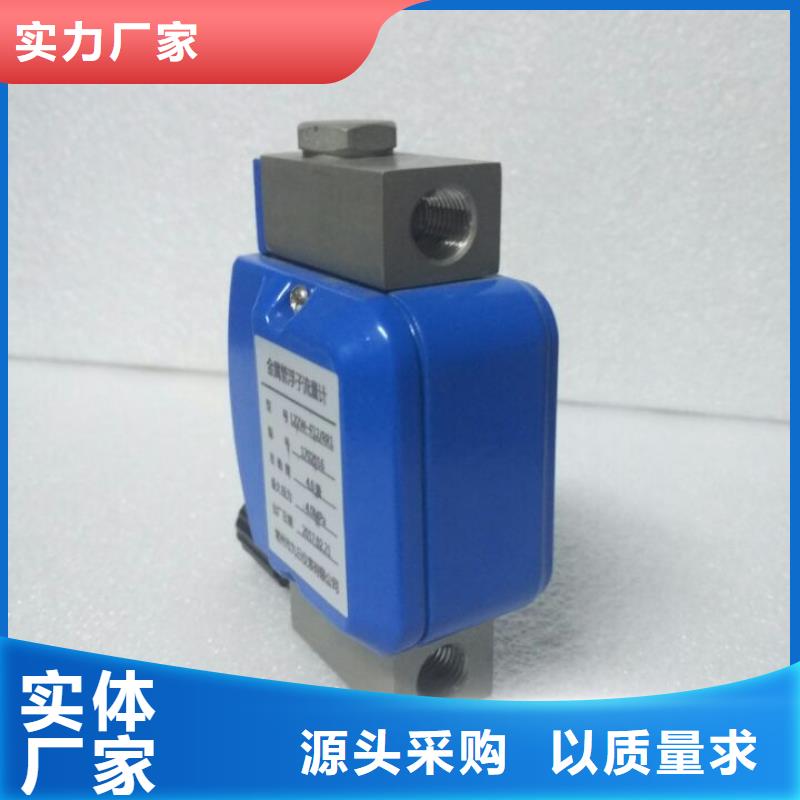

金属管浮子流量计

一、 概述：

1、      是基于浮子位置测量的一种磁耦合变面积流量仪表。

2、      小可测流量范围：0.1～1L/h（水）。

3、      适合介质：液体和气体。

4、      结构：全金属结构，304或316不锈钢钢、哈氏合金、钛材。

5、      特点：体积小（安装间距小为90mm-侧进侧出型）、压损小。

6、      量程比：10：1。

7、      输出：指针指示型、4～20mA远传输出型（24V供电）。

8、      防爆分类：普通型、本质型两种。

9、      流向：下进上出、上进下出、侧进侧出两种。

10、    使用环境温度范围:-40 -- +80℃。

11、    精度:<±2.5%,温飘:< ±0.1%/10℃。

二、  结构组成：

1、      本体

2、      测量管

3、      浮子

4、      表头

5、      磁耦合系统

6、      电气电缆

原理：流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和号的远传输出。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力，三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。

三、 技术参数：

测量范围            水 (20℃)                     3～250000 l/h

空气（0.1013MPa20℃）     0.05～7000000 l/h

量程 比                       10:1

精度等级                       1.5级/2.5级/4.0级

工作压力                       Max 16MPa

介质温度                       标准型 -40℃～+120℃

环境温度                       -40℃～+80℃

连接口径                       DN10~DN200 特殊请和厂家联系

输    出                       标准号:二线制4～20mA(24VDC供电)

报    警                       一点/二点报警

    供    电                       24VDC±20%

    连接方式                       螺纹，法兰，卡箍等

    电气接口                       M8×1或用户提供规格

防护等级                       IP65

防爆标志                       本安型：ExiaIICT3～6

四、流量表
