六.材料、制作、安装、验收

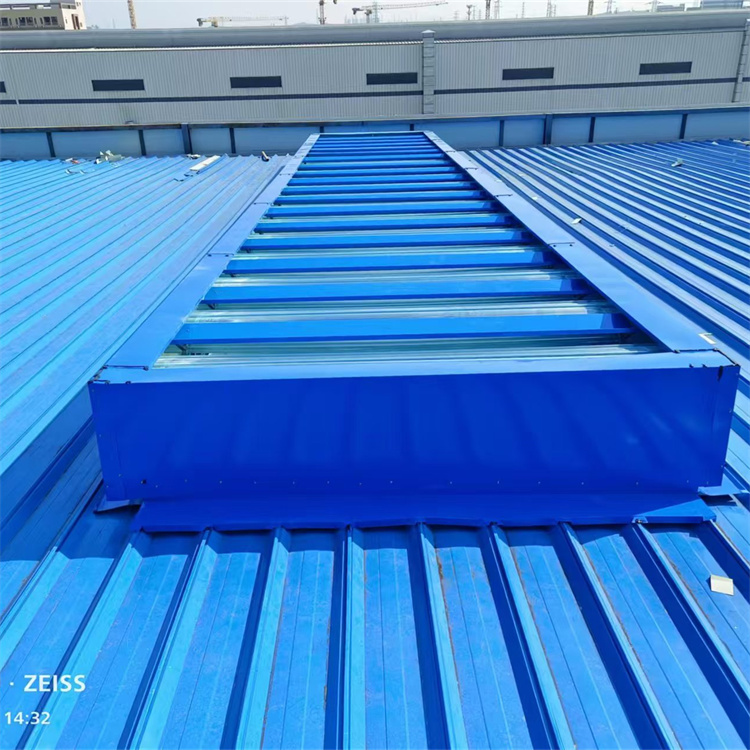

6.1  通风天窗作为工厂化生产的定型产品，一般由天窗架、外围护板（挡风板）、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。

6.1.1  天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235B,焊条采用E43型。

6.1.2  外围护板（挡风板）一般采用0.6厚压型板，即彩色涂层钢板或以镀锌钢板为原料，经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。

三.结构及特点

3.1  2型通风天窗为折线型通风天窗。通风天窗是我司专业的定型产品。

3.1.1  2型通风天窗折线型通风天窗     代号：TC  1~10A/B-

天窗选用表：

3.2  折线型通风天窗（1~10）型洞口宽度

       当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型天窗有3500mm）。9~10型天窗洞口宽度为：3000、4000、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。

3.3  折线型通风天窗（1~10型）洞口长度

      压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为：3000×n、4000×n（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000mm为模数，洞口长度为：6000×n（n为模数的倍数）。

3.4  通风天窗按功能分为敞开式与启闭式两种类型，选用时需注明。敞开式代号为A，启闭式代号为B（启闭式为电动）。

3.5  通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按纵向布置，横向天窗垂直于屋脊方向布置，选用时需注明。
