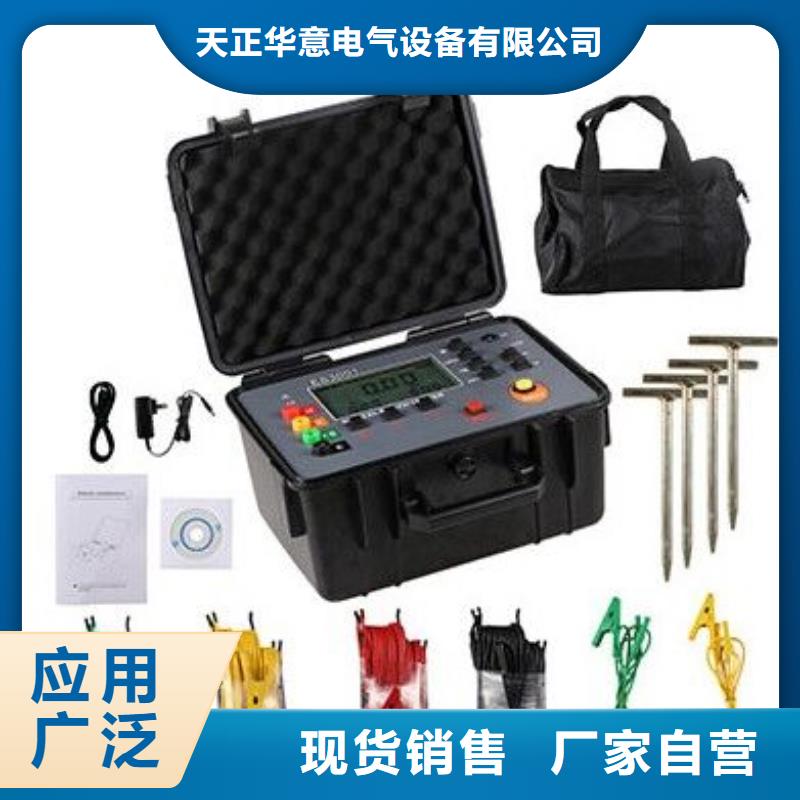

山东淄博接地电阻测试仪 产品介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。3、主要特点· 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。· 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

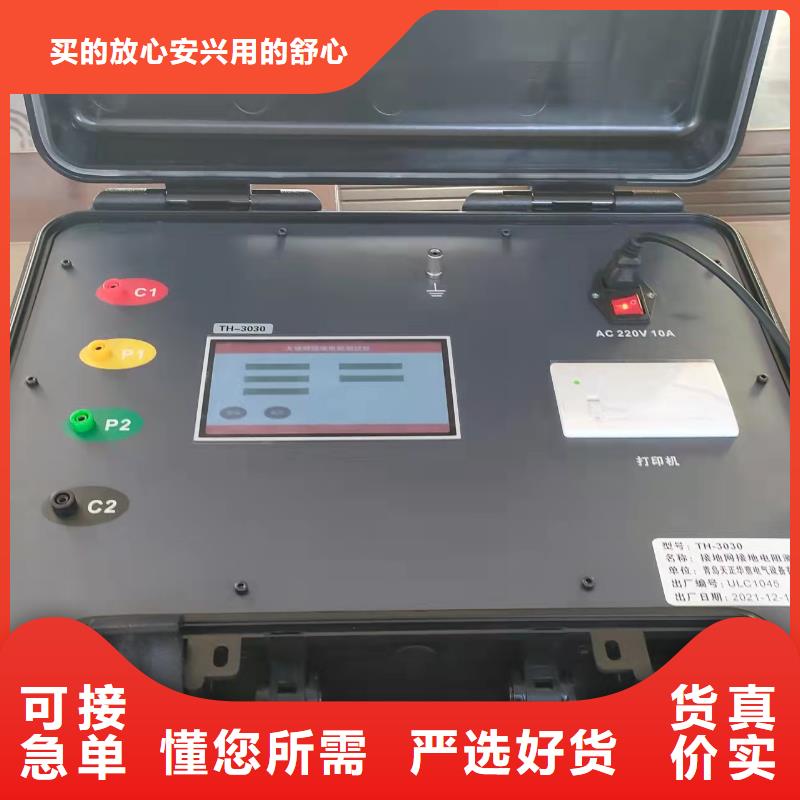

山东淄博接地电阻测试仪性能特点2.1. 抗干扰能力强。本仪器采用变频法原理测量，配合现代软硬件及数字滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。仪器内置的变频试验电源可输出45Hz/55Hz或49Hz/51Hz两组频率的试验电流,在程序的自动控制下，它分别以45Hz/55Hz或49Hz/51Hz的试验电流进行两次测试，测试完成后折算到50Hz后取其平均值为测量结果。由于试验电流的频率与系统工频十分接近，所测结果完全可等效为接地装置的工频接地阻抗。2.2. 大屏幕液晶显示，全中文菜单式操作，一屏显示出所有测量信息和结果，可记录/存储/打印所有的测量数据，如测量布线方式：平行法/夹角法；地网对角线距离；电流极、电压极布线长度；电压及工频干扰电压；电流接地极回路阻抗等。2.3 仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X、地网接地装置电感L，仪器能可测量现场干扰并阻断工频干扰电压及其谐波,至60V波峰值，可有效测量过程中引线互感（特别针对平行布线法的引线互感误差）与地网自感的影响，即使在强干扰电压和电流条件下，其测量结果仍具有很好的重复性和准确性。2.4. 仪器全自动测试接地装置的接地阻抗，测试过程中可自动测试电压极的工频干扰电压和电流接地极的回路阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为2A），无须人为干预，即可全自动完成测试。可保存1000组测量数据，掉电不丢失，可随时查看历史数据，且自带微型打印机可现场打印测量结果或使用U盘导出测试数据编辑测试报告。2.5. 仪器采用可充电锂电池组和逆变模块/DDS数字合成调频功率电源，功率大、体积小、重量轻，保证输出标准正弦波波形稳定平滑，整套装置仅重4.5kg。2.6.仪器兼容了接地装置接地阻抗和土壤电阻率的测试功能。
